重要注意事項和安全信息

當使用此切割機時，必須遵守這些安全事項，以免發生火災、電擊和人員傷害。

1、閱讀并理解所有使用規則。

2、牢記電器使用常識。

3、遵守產品上標注的和隨產品提供的文件內的所有警告和規則。

4、如果使用規則和安全信息發生了矛盾，服從安全信息；如果您不能解決矛盾，請向銷售商或服務機構請求幫助。

5、在清潔機器外表時，請拔下電源插頭，不要使用清潔液或煤油，僅使用濕布清理本機。

6、不允許將任何物品放在電源、切割機上面。

7、不要使墻上的電源插銷板過載，以免導致火災或電擊。

8、為避免電擊的危險，不要分解切割機。如需修理，應請合格的維修師修理。打開或拆下電器蓋子會使您暴露在危險的電壓或其它危險中，不正確性重新組裝，會在以后的使用中發生電擊。

9、在下列情況下，從墻上拔下插頭，并請合格的維修人員維修：

a 電源線、插頭或連接電纜損壞或磨破。

b 按照規則操作切割機，但該機不工作。

C 切割機的性能出現突然明顯的變化。

10、僅允許調整使用說明書提到的部件。

11、保存好本手冊。

一．概述

本機是一種自動/手動一體化的金相切割機。采用西門子可編程控制器，具有非常高的可靠性，強大的控制能力；在人機交換方面采用了顯示屏；在控制上采用了高精度步進電機。適用于切割各種金屬，非金屬材料的試樣，以便觀察材料金相、巖相組織。本機切割過程自動/手動互換、噪音低、操作簡便，安全可靠，是現代試驗室制作固體材料試樣的重要設備之一。

二．技術特點

1.       三種不同切割模式：砍式切割、往復切割、掃切（注：針對不同材質、不同直徑、不同硬度）

2.       Y軸最大移動距離200mm

3.       切割速度可在0.005-10mm/s內可調

4.       最大切割直徑：φ110mm

5.       80升循環冷卻，帶磁性過濾器

6.       噴水式的清潔功能

7.       電機：4KW

8.       電源：380V 50HZ

9.       整機尺寸：1060mm×1450mm×1650mm（長×寬×高）

三．設備使用前的準備

1．去除設備底腳螺栓，將本機安放在平整的地面上。

2．本機配有冷卻水箱，打開設備下方的前門，拉出水箱，注入專用切削液，觀察冷卻液的水平位置，水量到達最高位置標準即可。

3．檢查電源線，插頭及插件等電氣原件是否裝好，再接上電源，啟動電動機，電動機轉向應與防水罩上的轉向標識方向一致。

四．設置切割參數

1．操作說明：

 主要的操作按鍵說明。

自動：  Key5 m0.1

手動：  Key0 m0.0

水泵：  Key6 m1.4

照明：  Key4 m5.5

Y軸前移Key7  m0.6

Y軸后移Key2  m0.7

Z軸上移Key8   m0.4

Z軸下移Key3   m0.3

保存數據：Key1  m12.0

Y軸抱緊：Key+/-　m12.2

2． 顯示器的主要內容：

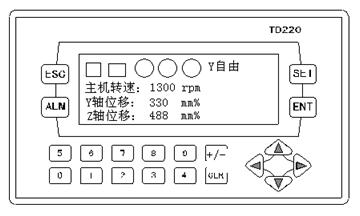

1）控制及狀態顯示頁：

顯示器第一行是5個指示燈及Y軸鎖緊狀態指示。

左起第一個方形燈：若呈黑色，則為手動允許，否則手動禁止。

左起第二個方形燈：若呈黑色，則為自動允許，否則自動禁止。

左起第一個圓形燈：若呈黑色，則為水泵啟動，否則水泵停止。

左起第二個圓形燈：若呈黑色，則為照明啟動，否則照明停止。

左起第三個圓形燈：若呈黑色，則為鋸片啟動，否則鋸片停止。

"Y自由"指示可以用手輪使Y軸移動。

"Y抱緊"指示不可以用手輪使Y軸移動，而以電機驅動移動。

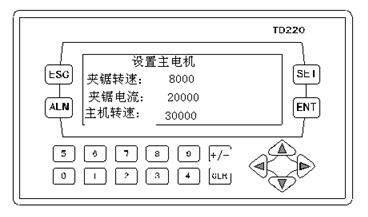

2)設置主電機頁：

夾鋸轉速：這個值最大為32000，正比于最高轉速。增大這個值，則主電機夾鋸保護程度增強；減小這個值，則主電機夾鋸保護減弱。

夾鋸電流：本機型不用調。

主機轉速：本機型不用調。

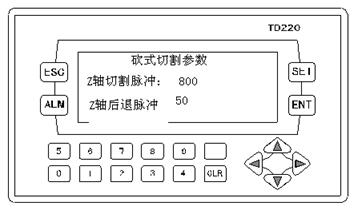

3）砍式切割參數頁：

 Z軸切割脈沖：Z軸向切割方向行進的脈沖數，值增大，則切割速度加快。

       Z軸后退脈沖：Z軸向切割反方向行進的脈沖數，值增大，則切割速度減慢。

       但要注意,切割脈沖一定要大于后退脈沖。

       參數設定與2)設定主電機頁的各鍵操作功能相同。

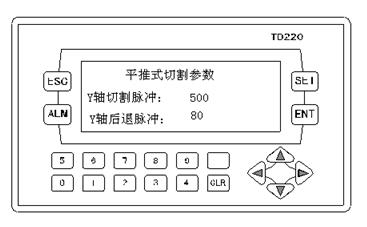

Y軸切割脈沖：Y軸向切割方向行進的脈沖數，值增大，則切割速度加快。

       Y軸后退脈沖：Y軸向切割反方向行進的脈沖數，值增大，則切割速度減慢。

       但要注意,切割脈沖一定要大于后退脈沖。

       參數設定與2)設定主電機頁的各鍵操作功能相同。

4） 交互式切割參數頁：

Z軸切割脈沖：Z軸向切割方向行進的脈沖數，值增大，則切割速度加快。

Y軸切割脈沖：Y軸向切割方向行進的脈沖數，值增大，則切割速度加快。

  Y軸后退脈沖：Y軸向切割反方向行進的脈沖數，值增大，則切割速度減慢。

  但要注意,切割脈沖一定要大于后退脈沖。

  參數設定與2設定主電機頁的各鍵操作功能相同。

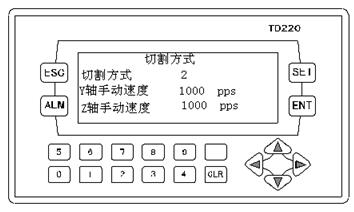

a)        切割方式選擇頁

切割方式：0－砍式切割；1－平推式切割；2：－交互式切割。

   砍式切割：只有Z軸自動進行切割。

平推工切割?。喝绻?/span>Y軸抱緊，只有Y軸自動進行切割，如果Y軸自由，則Y軸也將停止，此時可以以手輪使Y軸前進。

   交互式切割：Y軸，Z軸雙軸聯動進行切割?！?/span>

Y軸手動速度：Y軸在手動時行進速度，單位：脈沖/秒,范圍0-9999。

Z軸手動速度：Z軸在手動時行進速度，單位：脈沖/秒, 范圍0-9999。

參數設定與2)設定主電機頁的各鍵操作功能相同。

五.砂輪片裝卸

1、按機蓋前端的標識方向打開機器上蓋，用隨機配備的扳手，擰開主軸端的左旋螺母，即可取下砂輪夾盤及砂輪片。

2、將砂輪片及砂輪夾盤裝在主軸上，用扳手適當擰緊螺帽，再用手轉動主軸二圈，檢查砂輪片兩側是否有擺動，其擺動量不大于2mm，如超過2mm時，應檢查原因重新裝正。

六．試樣裝夾

正確夾持試樣是工作安全可靠的重要保證，操作時將工件放入鉗口中，鎖緊手柄即可，用手推或轉動試樣，檢查工作裝夾是否穩固，否則應重新裝夾。并且可根據工件可調整虎鉗前后位置。

七．試樣切割

放上工件，按下自動/手動即進行切割循環

八．維護及安全技術

1、經常檢查冷卻水箱中冷卻液的水平位置，及時添加冷卻液。

2、進/排水管要求通暢，但不能漏水。

3、不得使用有裂紋或破損的砂輪片切割試樣。

4、不允許使用線速度低于35米/秒的砂輪工作。

5、經常清洗過濾網（至少每周一次）。根據使用情況，冷卻水箱應當每月清洗一次并更換冷卻液。

6、每天工作結束后，應當及時清洗機器，并給虎鉗、工作臺等部位涂抹防銹油

7、當發現機器有異常聲音時，應立即停機進行檢查。

九、常見問題：

1、機器采用AC380V3PH供電方式，并且需要零線以提供220V電源。

機器的電源線共有五根線，其中黑色線接零線，紅、綠、籃三根接三相火線，黃/綠線接機殼。

2、機器功率<=6.5KW。

機器過載時，機器會提示過載，這時任何自動功能將不能使用。要重新使用 ，需要重新上電，并且檢查機器是否存在故障。在無故障情況下，可以重啟機器各種自動功能。

3、怎樣清洗工作室，單獨使用清洗冷卻系統。

如果你需要單獨使用機器的冷卻清洗系統來清洗工作室，你可以這樣做。按下“工作參數“－＞“電機及鋸片參數”，在“正常轉速（輸出）”框中，一定輸入“0”值?；氐较到y(tǒng)狀態畫面，按下“手動禁止”變?yōu)椤笆謩舆\行”，再按下“鋸片停止”，它會變?yōu)椤颁徠ぷ鳌?/u>，這樣水泵就可以單獨工作了。不過你要注意，再次使用自動工作前，需要重新輸入“正常轉速（輸出）”框中的值為原來的值（0－32000，它會使鋸片處于不同的轉速）。

4、當你修改參數有失誤時，導致系統運行錯誤。當出現這種現象時，你只要這樣做就可以了。如果你有必要的權限，你只要依次按下下列按鈕。

　　“工作參數”－＞“切割方式選擇”－＞“參數恢復”。

參數就可以恢復到出廠值了。

 5、怎樣調整切割的進給速度：

十.：切割的進給速度由三種因素來決定
